QLD_1CH 壅塞偵測控制器
壅塞偵測系統(QLD)
1- 具深度學習的影像辨識分析技術
2- VDs影像分析功能。
A. 種類模式 : 停等 / 行人(全區) / 車種(大車、小車、機車) / 車流偵測
B. 行為模式 : 逆行車輛 / 車輛停等 /車輛轉向率
C. 狀態模式 : 車道壅塞狀態
壅塞回堵系統功能

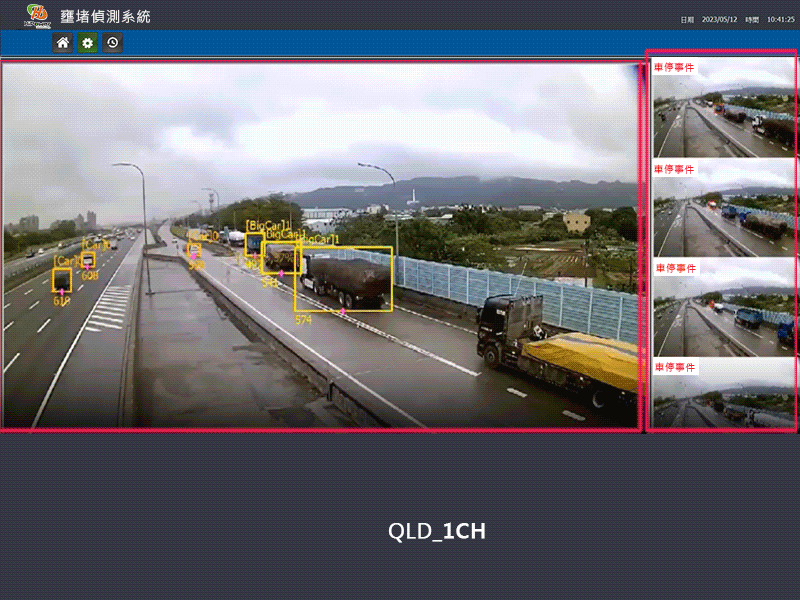

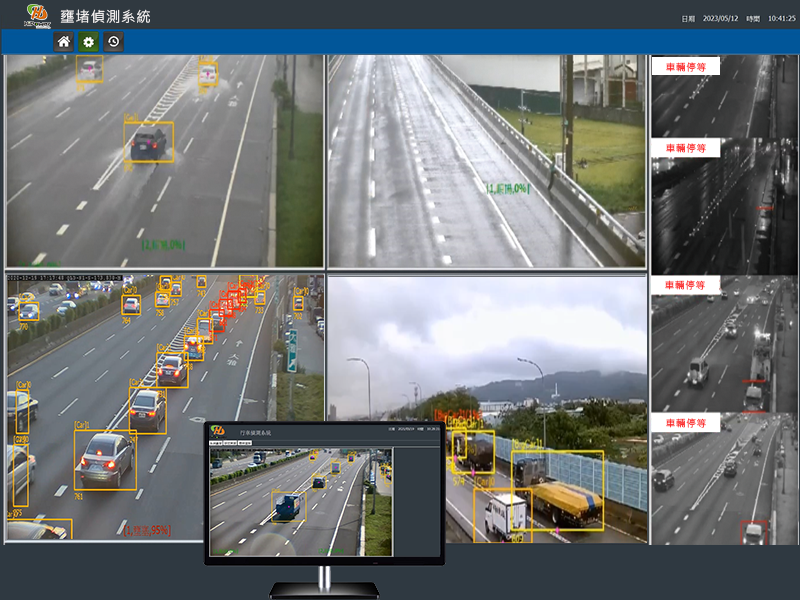

能顯示即時影像(H.264格式、1280X720(以上)解析度、每秒15張以上)。即時影像能顯示偵測區域與狀態。
最低每秒提供1筆即時偵測區之空間密度資料。(空間密度(%)=車輛壓占面積÷偵測區面積)
能即時提供偵測區內車輛停等事件並回報中央電腦車輛停等事件。
可設定單筆空間密度資料為壅塞狀況，壅塞數值可自行設定。
每分鐘回報中央電腦壅塞率。(壅塞率(%)=每分鐘紀錄為壅塞之筆數/每分鐘空間密度筆數)
可配合現場環境處理直線、曲線之偵測區
資料回報 (各組態回報可獨立同時運作)
依資料回報優先權順序分為事件偵測回報、現點速率回報與週期性回報。偵測區內之空間密度(%)依資料傳送週期回報，週期為 1 分鐘。
事件偵測回報週期可自行設定，預設時間20秒，可依查詢指令即時回報當時週期資料。
各偵測組態應可獨立及同時運作，不受其它查詢回報指令干擾影響。
資料收集
偵測區內之壅塞率(%)。偵測區內之車輛停等偵測。
觸動組態回報方式
車輛壓佔感測區域超過設定值，自動回報開始壓佔事件，設定值可設定自1秒至254秒，以秒為單位。通訊斷線時，資料可儲存於前端。
通訊恢復後，可依查詢指令將斷線後資料回傳於中心端。
其他功能
可同時偵測單雙向八（含）車道以上。採用「高速公路交控標準通訊協定V3.0版」。不支援之功能其欄位值可設定為〝FF〞。
準確率
分車種流量：小型車及大型車誤差±20％以內，時速低於30公里則不計入準確率計算。分車道流量：總車流誤差±20％以內。
平均車速：30至120公里/小時，誤差±20％以內。
空間密度之準確率為 85%(含)以上。
準確率(%)=(每分鐘空間密度筆數-空間密度誤差超過±20%之筆數)/每分鐘空間密度筆數。
操作方式
分為遠端及現場操作模式。遠端操作與現場操作同時進行時，兩者之指令執行優先權均等，且後執行之指令比先執行之指令有較高優先權。
現場操作模式
具備所有與遠端操作查詢之功能。設備回報會同時回報遠端及手提測試機。
現場操作結束後會自動回報中心端。
中心端可隨時解除現場之控制權。
終端控制器經由遠端或手提測試機查詢而須回報之資料，僅須回報原查詢端即可。
遠端操作模式
可依指令查詢與回報硬體及通訊狀態。可設定年月日時分秒資料與查詢前端設備時間並回報現場時間與誤差秒數。
可依指令查詢與回報前端設備之設備編號、韌體版本與版本日期。
可下載及上傳更新現場端設備軟體，重啟後會執行更新後軟體。
硬體異常恢復
可遠端進行通訊重置。可遠端進行硬體重置，重置時記憶體資料不會清除。(資料包含儲存資料、組態與參數設定值)
現場電源斷電後復電，系統會重新啟動，自動進行初始化程序並恢復正常運作。
具備Watch-Dog，可自動進行初始化程序。初始化程序完成後會自動回報中心端；若資料異常可要求中心端下傳相關設定資料
資料儲存與保護
每筆資料(含事件影像)可於前端儲存達7(含)日以上。通訊斷線時，資料可儲存於前端。
通訊恢復後，可依查詢指令將斷線後資料回傳於中心端。
| 作業系統 | 處理器 | 記憶體 | 網路 | 螢幕輸出 | 硬碟 | 介面 | Watchdog | 系統校時 | 其他 | 按鍵與燈號 | 出廠地 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Windows7 embedded 以上 (支援32與 64位元) | 1.99GHz以上。無風扇對(CPU)強制散熱 | 支援DDR3記憶體，具備ROM與RAM | - RJ-45，2個100/1000Base TX Ethernet網路介面 (非其他介面轉接)。 - 符合IEEE802.3/Ethernet 100Base-TX 及IEEE802.3/Ethernet 1000Base-T 標準規範，頻寬100/1000Mbps，可自動切換。 - 每組網路介面可設定不同之IP Address。 |
VGA與HDMI各1組 | 可安裝2顆7200RPM，Serial ATA 1TB(含以上)硬碟 | 聲音輸入/輸出，Rs-232 / DI X 4 / DO X 2 / USB X 3 | 獨立晶片。可偵測CPU電源異常、軟體與韌體程式異常並重置系統。 | 可與網路上之中央電腦或NTP伺服器自動校正系統時間 | - 具斷電後，可獨立運作之內部時鐘。 - 斷電後可持續保存內部資料。 - 可提供API供整合使用。 |

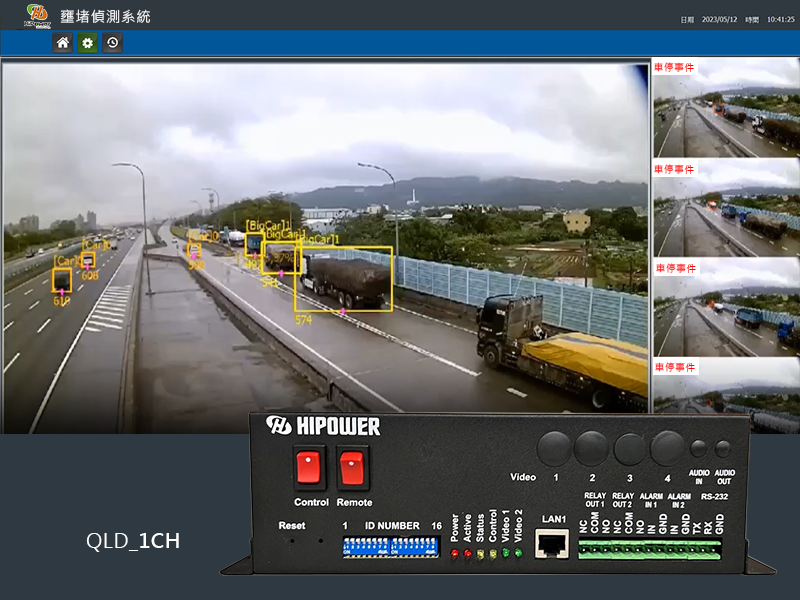

- 具備電源開關與重置(Reset)按鍵。 - 具備電源、運作狀況、操作模式、通訊故障、感測器異常等顯示功能。 - 具備16個指撥開關。 |
台灣地區 |
-
